汽车车载线束的设计原理

汽车车载线束是汽车电路网络的主体。没有线束，就没有汽车电路。随着人们对汽车安全性、舒适性、经济性和排放性要求的提高，汽车上的电器和功能越来越多。因此，连接各种电器的线束变得越来越复杂，成为现代汽车故障的常见环节。因此，汽车的设计、生产和制造越来越受到重视。如何提高汽车车载线束的综合性能成为人们关注的焦点，与主机厂共同加强前期开发力度成为必然趋势。

汽车车载线束的设计？

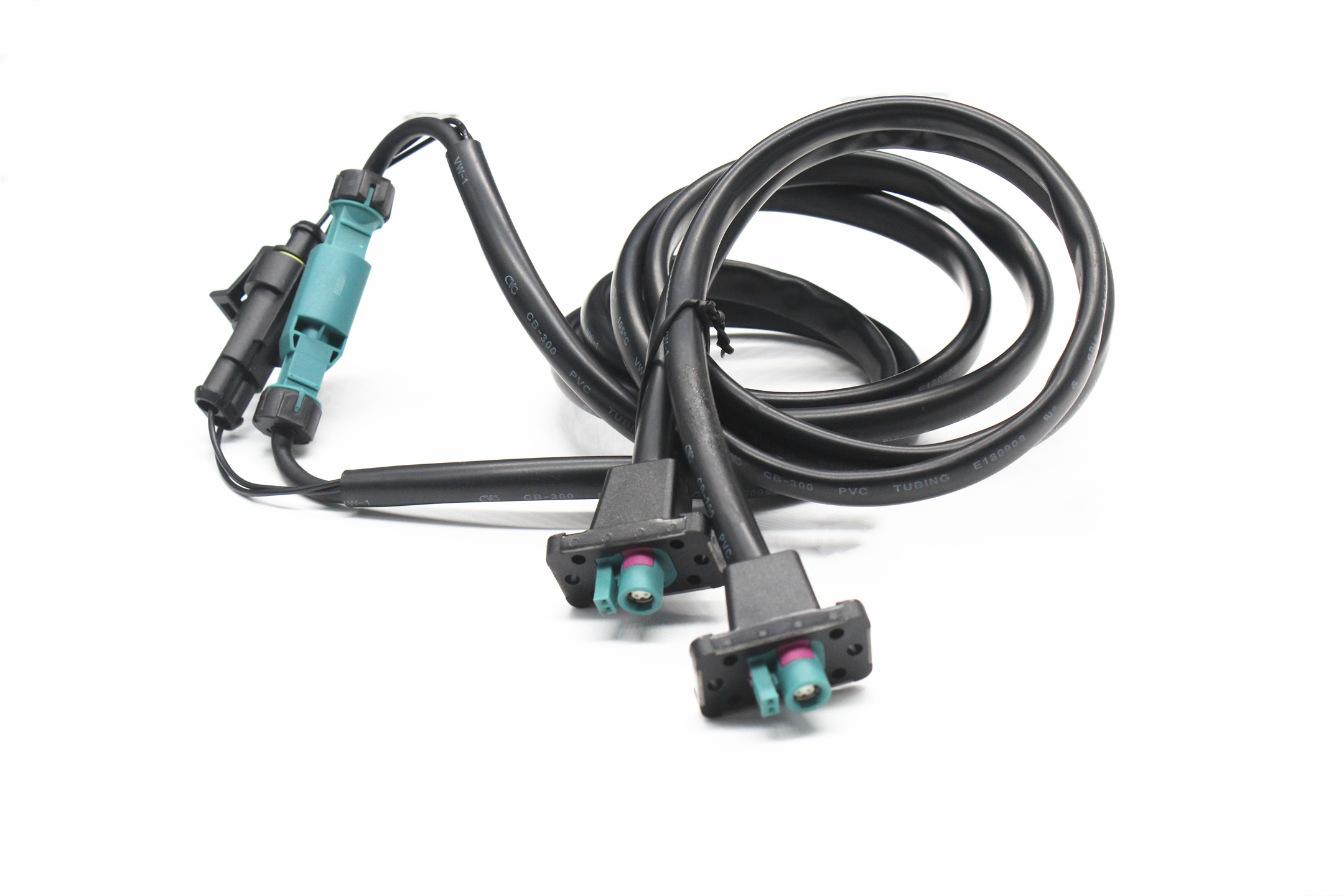

车载线束在整车中的作用是传输或交换电气系统的功率信号或数据信号，以实现电气系统的功能和要求。

汽车车载线束的设计流程和制造流程？

（1）电气布局工程师应提供整车电气系统的功能、电气负荷和相关特殊要求。以及线束和电气设备的状态、安装位置和对接形式。

（2）根据电气功能和要求，绘制整车电气原理图和电路图。

（3）根据电气原理图，分配各电气子系统和电路的能量，包括电源接地线和接地点的分配。

（4）根据各子系统电气元件的分布情况，确定车载线束的接线形式、各线束连接的电气元件以及在车辆上的方向；确定车载线束的外部保护形式和过孔保护；根据用电负荷确定保险丝或断路器；重新着色；根据电气设备本身的连接器，确定汽车车载线束上与其对接的端子和护套的型号。
